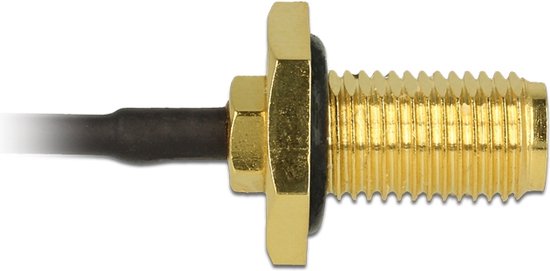

Câble MHF I (f) - SMA (f) avec bague d'étanchéité - Micro Coax (1,13 mm) - 50 Ohm / noir - 0 mètre

Câble MHF I (f) - SMA (f) avec bague d'étanchéité - Micro Coax (1,13 mm) - 50 Ohm Utilisez cet adaptateur pour connecter une antenne avec connecteur SMA à un appareil (portable) avec une connexion d'antenne MHF I. Caractéristiques :

• Impédance de 50 ohms
• Câble Micro -coaxial (1,13 mm)

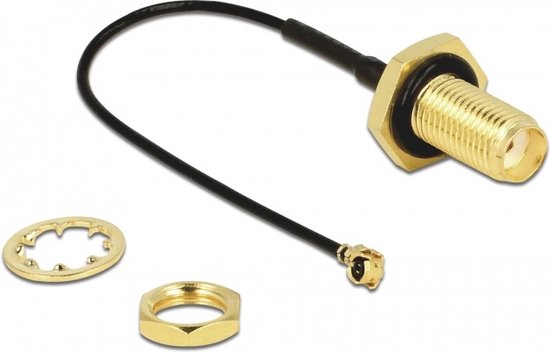

• adapté au montage (sur panneau) (avec rondelle et écrou)

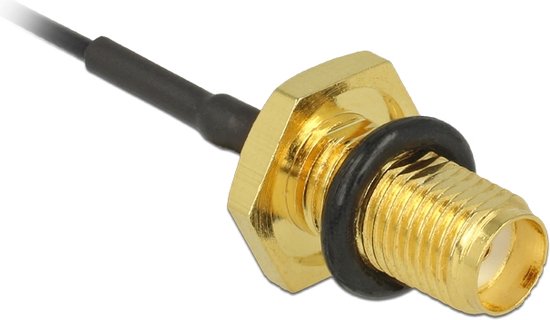

• la bague d'étanchéité sur le côté SMA rend la connexion étanche aux éclaboussures
• conducteur en cuivre
• câble blindé
• contacts plaqués or

Connecteur MHFLes connecteurs MHF, également appelés connecteurs Hirose U.FL / W.FL, I-PEX MHF, AMC, HSC ou UMCC, sont de petits connecteurs RF 50 Ohm pour les hautes fréquences (jusqu'à 6 GHz). Ces connecteurs ont été développés par Hirose Electric Group, I-PEX et d'autres. Les connecteurs MHF sont largement utilisés dans les situations où l'espace est limité et où un connecteur aussi petit que possible est souhaitable. Par exemple dans les ordinateurs portables, smartphones, tablettes et autres systèmes plus petits pour connecter l'antenne Wi-Fi. Cette connexion est également utilisée dans les équipements (portables) pour connecter l'antenne GPS. La connexion n'est pas conçue pour un couplage et un découplage fréquents, cela n'est possible que quelques fois, après quoi un remplacement est nécessaire. Le connecteur enfichable est toujours femelle car la connexion à l'équipement est toujours mâle.

Différents types de connecteurs MHF :

• MHF I / MHF 1 : hauteur = 2,5 mm / câble : Micro Coax 0, 81 mm, 1,13 mm, 1,32 mm ou 1,37 mm
• MHF II / MHF 0 : Hauteur = 2.0mm / Câble : Micro Coax 0 ou 81
• MHF III / MHF 3 : hauteur = 1,5 mm / câble : Micro Coax 0, 81 mm ou 1,13 mm
• MHF IV / MHF 4 : hauteur = 1,2 mm / câble : Micro 0 81 mm
• MHF IV L / MHF 4L : hauteur = 1,4 mm / câble : Micro Coax 1,13 mm ou 1,37 mm

Connecteur MHF I (MHF1)

Le connecteur MHF I a une hauteur de 2,5 mm. Le connecteur MHF I est compatible avec :

• Fiche Hirose U.FL U.FL-LP-040
• Fiche Hirose U.FL U.FL-LP-068
• Fiche Hirose U.FL U.FL-LP-066
• Fiche Hirose U.FL U.FL-LP-088
• Prise MCBG Sunridge MCBG# 68
• Prise MCBG Sunridge MCBG#59
• I-PEX P/N 81 -08 / Micro coaxial 0,81 mm (0 0 GHz)
• I-PEX P/N 20278-112R-13 / Micro coaxial 1,13 mm (0-6 GHz)
• I-PEX P/N 20278-112R-32 / Micro coaxial 1,32 mm (0-6 GHz)
• I-PEX P/N 20278-112R-37 / Micro coaxial 1,37 mm (0-6 GHz)

Connecteur MHF II (MHF2)

Le connecteur MHF II a une hauteur de 2 mm. Le connecteur MHF II est compatible avec :

• Fiche Hirose U.FL U.FL-LP(V)-040
• Fiche Sunridge MCBG2 MCBG2# 68
• I-PEX P/N 81 -08 / Micro coaxial 0,81 mm (0 0 GHz)
• I-PEX P/N 20311-011R-08 / Micro coaxial 1,13 mm (0-5 GHz)

Connecteur MHF III (MHF3)

Le connecteur MHF III a une hauteur de 1,5 mm. Le connecteur MHF III est compatible avec :

• Fiche Hirose W.FL W.FL-LP-040
• Prise MCD Sunridge MCD#60 / MCD# 68
• I-PEX P/N 81 / Micro coaxial 0,81 mm (0 0 GHz)
• I-PEX P/N 20367-001R / Micro coaxial 1,13 mm (0-5 GHz)

Connecteur MHF IV (MHF4 / MHF 4L)

Le connecteur MHF 4 a une hauteur de 1,2 mm (MHF 4) ou 1,4 mm (MHF 4L). Le connecteur MHF 4 est compatible avec :

• Bouchon Murata HSC MHXP32
• I-PEX P/N 81 -08 / Micro coaxial 0,81 mm (0 0 GHz)

Connecteur SMALe connecteur SMA est un connecteur RF coaxial compact à visser développé dans les années 1960 avec une impédance de 50 Ohms. Connecteurs SMA à polarité inversée En plus des connecteurs SMA standard, il existe également des connecteurs SMA à polarité inversée (Reverse Polarity SMA). Il s'agit d'une variante du connecteur SMA où la broche interne change de sexe. Les connecteurs SMA ne sont pas compatibles avec les connecteurs RP-SMA, mais des adaptateurs sont disponibles pour réaliser cette conversion. Une connexion (RP-) SMA est également souvent trouvée sur les routeurs Wi-Fi (modem) avec une antenne détachable.

Au total il existe 4 types de connecteurs SMA :

• SMA mâle (broche à l'intérieur, le filetage est à l'intérieur)
• SMA femelle (entrée de broche à l'intérieur, le filetage est à l'extérieur)
• RP-SMA mâle (entrée de broche à l'intérieur, le filetage est à l'intérieur)
• RP-SMA femelle (broche à l'intérieur, le filetage est à l'extérieur)
