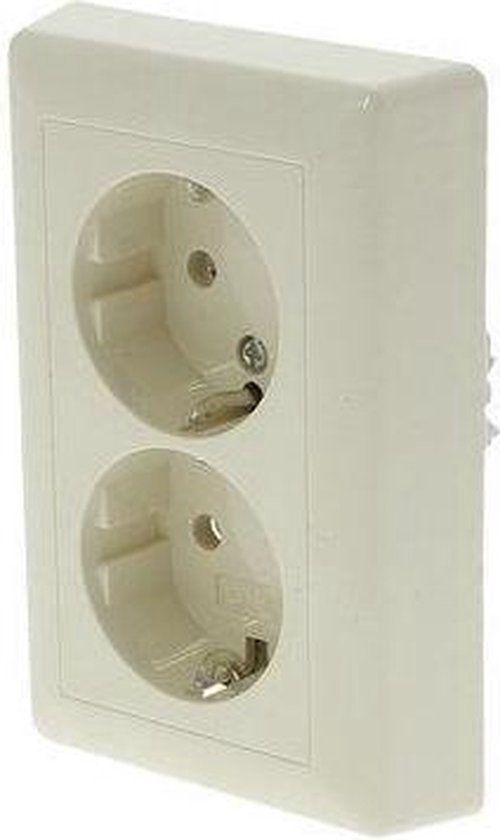

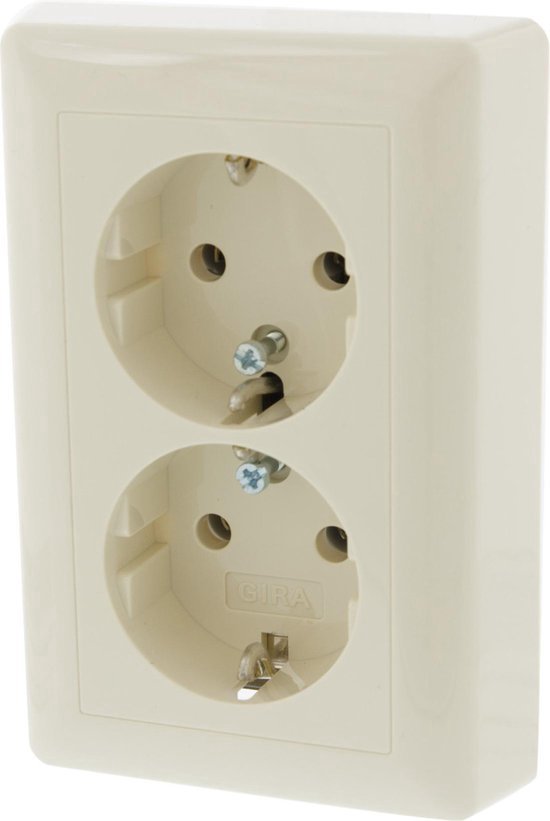

Gira SY55 Prise de courant encastrée SCHUKO - 2 prises - Crème

Cette prise murale contient 2 prises mises à la terre.

Caractéristiques:
- Commutateurs maximum: 3680 Watt
- Système Click: les fils électriques peuvent être montés sans vis
- Matériau: plastique non conducteur

Application du produit:
Cette prise murale contient 2 prises mises à la terre et constitue un point de connexion au secteur pour l'achat d'énergie électrique à l'aide d'une prise.

Qu'y a-t-il dans la boite?
Cette prise murale est fournie en tant qu'élément séparé et ne comprend pas de cadre de protection.

De quoi ai-je besoin de plus?
Cette prise murale est fournie en tant qu'élément séparé, afin d'obtenir un produit complet, un cadre de couverture doit être acheté.

cette prise murale peut être montée dans tous les cadres de recouvrement (1 à 5 fois) de la série Gyra SY55 (voir les accessoires associés sur le côté droit de cette page). De cette façon, vous pouvez toujours créer votre propre composition de matériel d'interrupteur dans le mur, par exemple une combinaison avec une prise et / ou une connexion radio / TV.

Comment monter mon appareillage?
Il existe de nombreuses options pour installer de nouveaux appareillages dans votre maison afin de fournir à votre maison tout le confort.

Les éléments (prises / interrupteurs / variateurs) et les cadres de recouvrement (1 à 5 fois) sont vendus en 2 éléments séparés. De cette façon, toutes les combinaisons possibles peuvent être créées pour alimenter tous les appareils de la maison.

Vous vissez les éléments intégrés au boîtier intégré qui est intégré au mur. Lorsque vous utilisez des éléments intégrés, les tuyaux sont toujours intégrés dans le mur.
Les éléments complémentaires sont utilisés lorsque les tuyaux passent sur le mur.

Plan étape par étape pour le montage du matériel de l'interrupteur: Prise murale.
1. Coupez l'alimentation du (des) groupe (s) concerné (s). L'interrupteur principal se trouve dans la boîte de groupe avec laquelle vous pouvez couper l'alimentation électrique.

2. Vérifiez s'il n'y a pas de tension sur le câblage, utilisez un détecteur de tension pour cela

3. La boîte d'encastrement doit être alignée avec le mur. Si ce n'est pas le cas, utilisez des anneaux de correction pour placer le boîtier encastré au ras du mur.
Retirez le fil de la boîte de jonction et coupez-le à la bonne taille. assurez-vous de ne pas le couper trop court.

4. Dénudez les fils sur environ 1,5 cm Marron (phase), bleu (zéro), jaune / vert (terre)

5. La prise murale a 3 points de connexion, à chaque point de connexion, vous pouvez brider un maximum de 2 fils.
Connectez le fil marron (phase) au point de contact rouge (P ou L). Connectez le fil bleu (neutre) à l'autre borne. Le fil vd jaune / vert restant est connecté au milieu de la prise (terre).

6. La prise murale est maintenant raccordée au circuit électrique. Remettez la prise murale dans le boîtier encastré dans le mur et vissez la prise murale.

7. Si nécessaire, installez un cadre de protection autour de la prise murale.

8. Remettez l'appareil sous tension et vérifiez que la prise murale fonctionne.

Conseils & Astuces:
- Avant de monter votre appareillage, assurez-vous de couper d'abord l'alimentation du secteur!
- Utilisez un voltmètre pour vous assurer que la tension est complètement coupée.
- Prévoyez des outils bien isolés afin que vos mains n'entrent pas en contact avec des pièces métalliques pendant l'utilisation.
- Lors de l'achat de prises, pensez à la sécurité des enfants et assurez-vous que les enfants ne mettent pas les doigts ou des objets dans la prise.
